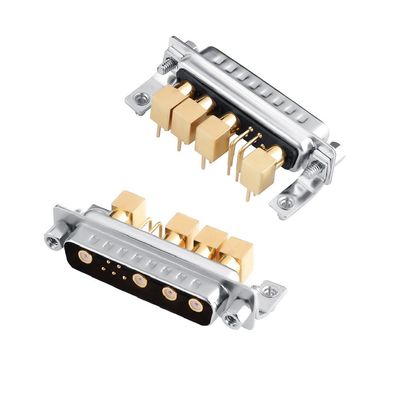

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Conecector 9W4 για PCB

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 για PCB

Λειτουργία και χρήση


Αυτό το 9W4 μικτό DB συνδέσμους έχουν 5 πινές ισχύος και 4 πινές σήματος, που χρησιμοποιούνται σε στρατιωτικές, αυτοματοποίηση, ρομποτική και άλλους τομείς

Υλικό και απόδοση

1. Όλες οι πινές επαφής είναι από μεταποιημένο χαλκό και είναι πλήρως επιχρυσωμένες, με καλή αγωγιμότητα και πολύ χαμηλή αντίσταση επαφής
2. Ο μονωτής είναι κατασκευασμένος από μαύρο πλαστικό PBT με 30% γυάλινη ίνα, βαθμολογία πυρκαγιάς πληροί UL -94 -V0
3. Το κέλυφος είναι φτιαγμένο από χαλκό, νικελωμένο για να προσφέρει αντιτριβή και όμορφη εμφάνιση

Ηλεκτρική καιΜηχανικέςΧαρακτηριστικά

1. Διορισμένο ρεύμα επαφής υψηλής ισχύος: 10, 20, 30 ή 40 Amps
2. Δραστηριώδης τάση: 300V
3. Αντίσταση επαφής υψηλής ισχύος: 10 εκατομμυρίων ohms κατ' ανώτατο όριο
4. Ηλεκτρική ανθεκτική τάση: 1000 VAC για 1 λεπτό
5. Αντίσταση μόνωσης: τουλάχιστον 2000 kOhms
6. Θερμοκρασία: -55°C έως +125°C
7. Η ραδιοσυχνότητα: 0~3GHz
8. Δύναμη εισαγωγής: 0.2 ~ 2 N / πιν για τα πινάκια ισχύος και 2 ~ 7 N / πιν για τοΠινάκια ραδιοσυχνοτήτων
9. Δύναμη εκτόξευσης:0.2N/πιν για τις πινές ισχύος και 0,5N/πιν για τις πινέςΠινάκια ραδιοσυχνοτήτων
10. Δυνατότητα: 500 κύκλοι

Λεπτομέρειες για το μέγεθος του προϊόντος και διάταξη τρύπας PCB είναι όπως φαίνεται παρακάτω
