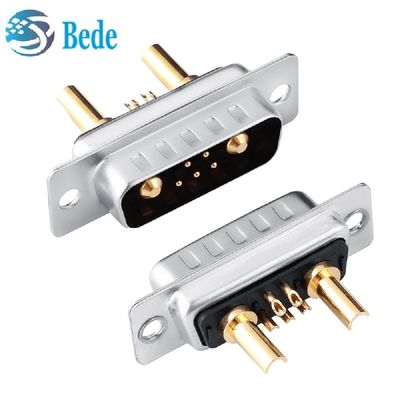

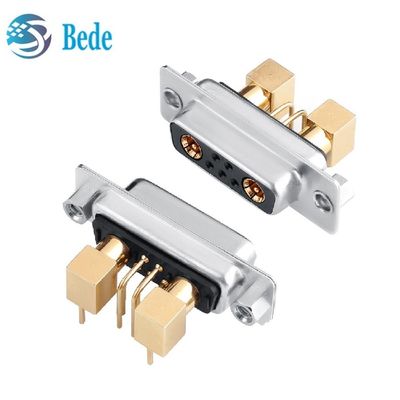

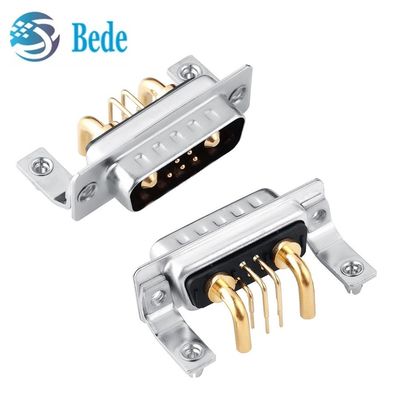

7W2 Κοαξιακός D-Sub δεξιά γωνία/ευθείες καρφίτσες σύνδεσμος υψηλού ρεύματος DB

Συνδετήρας 7W2 Coaxial D-Sub Ορθής Γωνίας/Ευθείες Καρφιά Συνδυασμού Υψηλού Ρεύματος DB Connector

Περιγραφή

Αυτή η σελίδα αφορά συνδετήρες D-Sub συνδυασμού ορθής γωνίας υψηλής ισχύος, αρσενικούς και θηλυκούς, που χρησιμοποιούνται για εφαρμογές που απαιτούν ισχύ και σήμα σε έναν μόνο συνδετήρα, ευρέως χρησιμοποιούμενοι στους τομείς της Επικοινωνίας, της Ρομποτικής, της Αυτοματοποίησης και των Μεταφορών.
  Ο συνδετήρας 7w2 D-Sub διαθέτει 2 τεμάχια επαφών ισχύος και 5 τεμάχια επαφών σήματος. Οι επαφές ισχύος είναι διαθέσιμες με ονομαστική ένταση ρεύματος που κυμαίνεται μεταξύ 10A – 40A με μόνο το μέγεθος του ακροδέκτη να διαφέρει. Η αντίσταση για τις ομοαξονικές επαφές είναι 50Ω ή 75Ω. Όλα τα καρφιά των επαφών είναι μηχανικής επεξεργασίας, υλικού φωσφόρου χαλκού, επιχρυσωμένα πλήρως για να εγγυώνται την απόδοση και τη διάρκεια ζωής τους.

Ηλεκτρικά Χαρακτηριστικά

1. Ονομαστικές Επαφές Υψηλής Ισχύος: 10, 20, 30 ή 40 Amps προαιρετικά, ελέγξτε το παρακάτω σχέδιο και τον πίνακα για λεπτομέρειες
2. Ονομαστική Τιμή Συνδετήρα με Επαφή Σήματος: 3.0 Amps
3. Τάση Λειτουργίας: 300V
4. Αντίσταση Επαφής Υψηλής Ισχύος: 2.7 Milliohms Max
5. Τάση Αντοχής: 1000V AC για 1 Λεπτό
6. Αντίσταση Μόνωσης: 2000 Megohms Min.
7. Θερμοκρασιακή Ονομαστική Τιμή: -55°C έως +125°C

Το παρακάτω σχέδιο αφορά συνδετήρες 7W2 DB Combo με ευθείες ακίδες,
