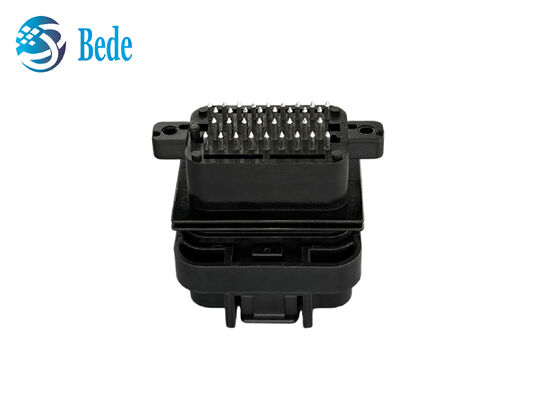

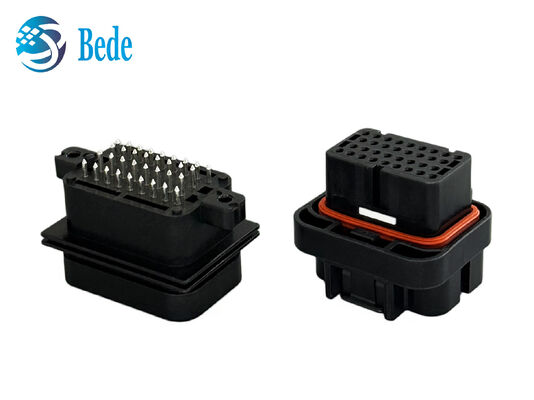

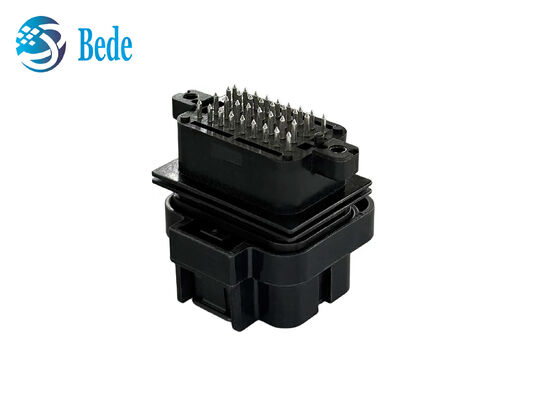

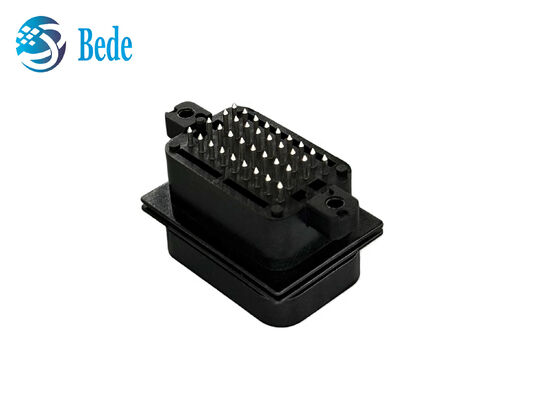

34 Πιν Αγορά αυτοκινήτων ECU Connector Waterproof Plug And Socket συμβατό με TE 4-1437290-0 και 2-6447232-3

Περιγραφή

Αυτός ο συνδετήρας ECU αυτοκινήτου 34 ακίδων έχει σχεδιαστεί για σταθερές ηλεκτρικές συνδέσεις σε ηλεκτρονικά συστήματα ελέγχου οχημάτων. Βασισμένος στη μορφή συνδετήρα SUPERSEAL 1.0, διαθέτει συμπαγή διάταξη 34 θέσεων και σφραγισμένη δομή για εφαρμογές αυτοκινήτων όπου η προστασία και η σταθερότητα σύνδεσης είναι σημαντικές. Το περίβλημα του συνδετήρα είναι κατασκευασμένο από πλαστικό μηχανικής ποιότητας αυτοκινήτου, ενώ το σύστημα στεγανοποίησης βοηθά στην προστασία της περιοχής σύνδεσης από νερό, σκόνη και άλλους εξωτερικούς ρύπους. Ο αδιάβροχος σχεδιασμός του βοηθά στη διατήρηση σταθερής απόδοσης σε κοινές συνθήκες αυτοκινήτων, όπως δονήσεις, υγρασία και αλλαγές θερμοκρασίας. Το σετ συνδετήρων περιλαμβάνει εξαρτήματα ζεύξης για εφαρμογές πλευράς καλωδίου και πλευράς PCB, παρέχοντας ασφαλή μηχανική εμπλοκή και αξιόπιστη ηλεκτρική σύνδεση. Σχεδιασμένος ως συμβατή εναλλακτική λύση για τα TE 4-1437290-0 και 2-6447232-3, αυτός ο συνδετήρας είναι κατάλληλος για καλωδιώσεις αυτοκινήτων, μονάδες ECU, αισθητήρες, συστήματα φωτισμού και άλλο ηλεκτρονικό εξοπλισμό ελέγχου.

Προδιαγραφές

Χαρακτηριστικά Προϊόντος

• Κατασκευασμένο από πλαστικό μηχανικής ποιότητας αυτοκινήτου με σφραγισμένη δομή περιβλήματος, παρέχοντας μια πρακτική λύση για ηλεκτρονικά συστήματα οχημάτων.

• Η δομή στεγανοποίησης βοηθά στη μείωση της εισόδου νερού, σκόνης και άλλων ρύπων, καθιστώντας τον συνδετήρα κατάλληλο για υγρά και εκτεθειμένα περιβάλλοντα αυτοκινήτων.

• Η διαμόρφωση 34 θέσεων, 4 σειρών παρέχει πολλαπλά σημεία σύνδεσης σε ένα συμπαγές σώμα συνδετήρα, βοηθώντας στην κάλυψη των απαιτήσεων καλωδίωσης της ECU και άλλων συστημάτων ηλεκτρονικού ελέγχου.

• Η δομή με κλειδί και ο ενσωματωμένος μηχανισμός ασφάλισης βοηθούν στην καθοδήγηση της σωστής σύζευξης και διατηρούν τον συνδετήρα ασφαλώς εμπλεκόμενο κατά τη λειτουργία του οχήματος.

• Σχεδιασμένος ως συμβατή εναλλακτική λύση για τα TE 4-1437290-0 και 2-6447232-3, προσφέροντας μια πρακτική επιλογή για την αντικατάσταση ή την ανάπτυξη συμβατών συγκροτημάτων συνδετήρων αυτοκινήτων.

• Ο συνδετήρας πλευράς καλωδίου υποστηρίζει τυπικές διαδικασίες πτύχωσης, ενώ η κεφαλίδα πλευράς PCB έχει σχεδιαστεί για συγκόλληση μέσω οπών, υποστηρίζοντας αποτελεσματική συναρμολόγηση καλωδιώσεων και PCB.

Εφαρμογές

• Καλωδιώσεις Αυτοκινήτων
  Κατάλληλο για συγκροτήματα καλωδιώσεων που απαιτούν ασφαλή, σφραγισμένη σύνδεση μεταξύ καλωδίων οχήματος και ηλεκτρονικών μονάδων.

• Αισθητήρες Οχήματος
  Μπορεί να χρησιμοποιηθεί για τη σύνδεση αισθητήρων με την ECU και τις μονάδες ελέγχου, υποστηρίζοντας σταθερή μετάδοση σήματος σε ηλεκτρονικά συστήματα αυτοκινήτων.

• Συστήματα Ελέγχου Αμαξώματος
  Κατάλληλο για ηλεκτρονικά αμαξώματος, όπως φωτισμός, έλεγχος θυρών, διαχείριση ενέργειας και άλλες λειτουργίες ελέγχου οχήματος που απαιτούν συνδέσεις πολλαπλών θέσεων.

• Συστήματα Φωτισμού Αυτοκινήτων
  Σχεδιασμένο για σημεία σύνδεσης σε συγκροτήματα φωτισμού οχήματος, συμπεριλαμβανομένων των μονάδων ελέγχου και των διεπαφών καλωδίωσης.

• Βιομηχανικά & Οχήματα Εκτός Δρόμου
  Ο σφραγισμένος σχεδιασμός μπορεί επίσης να εξεταστεί για ηλεκτρονικό εξοπλισμό ελέγχου που χρησιμοποιείται σε φορτηγά, γεωργικά μηχανήματα, κατασκευαστικά οχήματα και άλλο κινητό εξοπλισμό.

1. Βήμα 1—Έλεγχος Εξαρτημάτων
   Πριν από τη συναρμολόγηση, ελέγξτε το περίβλημα του συνδετήρα, την κεφαλίδα PCB, τους ακροδέκτες, τα καλώδια, τις τσιμούχες και τα πώματα στεγανοποίησης. Βεβαιωθείτε ότι όλα τα μέρη είναι καθαρά, στεγνά και χωρίς ορατές ζημιές.

2. Βήμα 2—Προετοιμασία Καλωδίων
   Επιλέξτε τον κατάλληλο ακροδέκτη και καλώδιο σύμφωνα με τις απαιτήσεις της εφαρμογής. Ξεγυμνώστε προσεκτικά το καλώδιο χωρίς να καταστρέψετε τον αγωγό ή τη μόνωση. Χρησιμοποιήστε κατάλληλο εργαλείο πτύχωσης για να συνδέσετε σταθερά τον ακροδέκτη στο καλώδιο.

3. Βήμα 3—Εισαγωγή Ακροδεκτών
   Εισάγετε κάθε πτυχωμένο ακροδέκτη στην σωστή υποδοχή από το πίσω μέρος του περιβλήματος του συνδετήρα. Σπρώξτε τον ακροδέκτη στη θέση του μέχρι να εμπλακεί ο μηχανισμός ασφάλισης. Τραβήξτε απαλά το καλώδιο για να ελέγξετε ότι ο ακροδέκτης συγκρατείται σωστά.

4. Βήμα 4—Έλεγχος Εξαρτημάτων Στεγανοποίησης
   Βεβαιωθείτε ότι οι τσιμούχες καλωδίων είναι σωστά τοποθετημένες και καθισμένες. Για τις αχρησιμοποίητες υποδοχές, εγκαταστήστε κατάλληλα πώματα στεγανοποίησης για να βοηθήσετε στη διατήρηση της σφραγισμένης δομής και στη μείωση της εισόδου νερού και ρύπων.

5. Βήμα 5—Εγκατάσταση Κεφαλίδας PCB
   Τοποθετήστε την κεφαλίδα PCB κάθετα σύμφωνα με τη διάταξη της PCB. Ο συνδετήρας αναφοράς χρησιμοποιεί μέθοδο τερματισμού συγκόλλησης μέσω οπών. Μετά τη συγκόλληση, επιθεωρήστε τις ενώσεις για να επιβεβαιώσετε τη σωστή ηλεκτρική σύνδεση και τη μηχανική σταθερότητα.

6. Βήμα 6—Σύζευξη Συνδετήρων
   Ευθυγραμμίστε τα χαρακτηριστικά κλειδιού του συνδετήρα πλευράς καλωδίου και της κεφαλίδας PCB πριν από τη σύζευξη. Σπρώξτε τα δύο μέρη ομοιόμορφα μέχρι να εμπλακεί πλήρως ο μηχανισμός ασφάλισης. Μην πιέζετε τον συνδετήρα εάν τα μέρη δεν είναι σωστά ευθυγραμμισμένα.

7. Βήμα 7—Τελικός Έλεγχος
   Επιθεωρήστε τη συναρμολογημένη διάταξη για σωστή θέση ακροδέκτη, ασφαλή ασφάλιση, σωστή συγκράτηση καλωδίου και ορατές ζημιές. Επιβεβαιώστε ότι ο συνδετήρας έχει καθίσει πλήρως πριν από την εγκατάσταση στο όχημα ή την ηλεκτρονική μονάδα.
   Σημειώσεις Συναρμολόγησης
   Χρησιμοποιήστε ακροδέκτες, τσιμούχες, πώματα στεγανοποίησης και εργαλεία πτύχωσης που ταιριάζουν με το σχεδιασμό του συνδετήρα και τις προδιαγραφές του καλωδίου. Για μαζική παραγωγή, οι συνθήκες πτύχωσης, οι παράμετροι συγκόλλησης και οι διαδικασίες συναρμολόγησης θα πρέπει να επαληθεύονται σύμφωνα με τα πραγματικά υλικά, τον εξοπλισμό και τη διαδικασία κατασκευής που χρησιμοποιούνται.

    Συχνές Ερωτήσεις

1. Είναι τα 4-1437290-0 και 2-6447232-3 ένα ζεύγος συνδετήρων που ταιριάζουν;

   Α:Ναι. Αντιπροσωπεύουν τα εξαρτήματα σύζευξης πλευράς καλωδίου και πλευράς PCB του συστήματος συνδετήρων.

2. Μπορείτε να παρέχετε δείγματα πριν από τη μαζική παραγωγή;

   Α:Ναι. Δείγματα μπορούν να παρασχεθούν για επιθεώρηση διαστάσεων, δοκιμές σύζευξης, αξιολόγηση συναρμολόγησης και επαλήθευση εφαρμογής πριν από την τοποθέτηση μιας μεγαλύτερης παραγγελίας παραγωγής.

3. Ποιος είναι ο τυπικός χρόνος παράδοσης για αυτόν τον συνδετήρα;

   Α:Ο χρόνος παράδοσης εξαρτάται από την ποσότητα παραγγελίας, τη διαμόρφωση του προϊόντος και τις απαιτήσεις παραγωγής. Για τυπικές παραγγελίες, θα επιβεβαιώσουμε το εκτιμώμενο πρόγραμμα παράδοσης μετά την αναθεώρηση των συγκεκριμένων λεπτομερειών της παραγγελίας.

4. Μπορεί να προσαρμοστεί ο συνδετήρας;

   Α:Μπορούμε να συζητήσουμε επιλογές προσαρμογής με βάση τις απαιτήσεις της εφαρμογής σας, συμπεριλαμβανομένης της διαμόρφωσης του συνδετήρα, του σχεδιασμού του περιβλήματος, της διάταξης των ακροδεκτών, της συναρμολόγησης καλωδίων και της συσκευασίας.

5. Πώς μπορώ να επιβεβαιώσω εάν αυτός ο συνδετήρας είναι κατάλληλος για την εφαρμογή μου;

   Α:Παρακαλούμε παρέχετε τον απαιτούμενο αριθμό ακίδων, τον σύνδεσμο σύζευξης ή τον αριθμό αναφοράς, το μέγεθος του καλωδίου, τη μέθοδο στήριξης, τις περιβαλλοντικές συνθήκες και τις λεπτομέρειες της εφαρμογής. Στη συνέχεια, η ομάδα μας μπορεί να βοηθήσει στον έλεγχο της διαμόρφωσης και της συμβατότητας του συνδετήρα.
