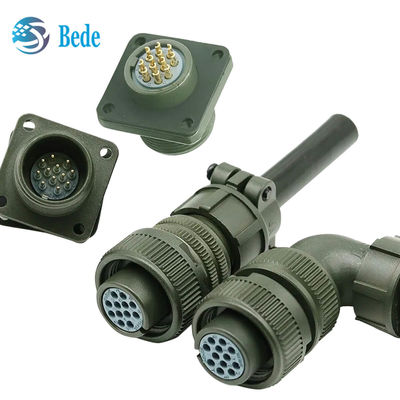

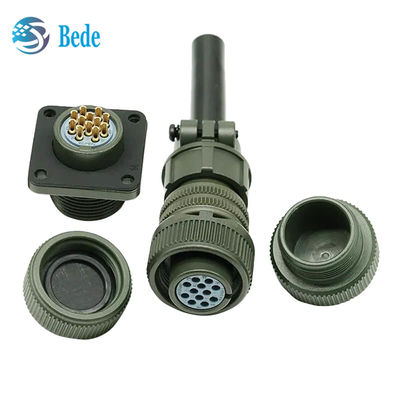

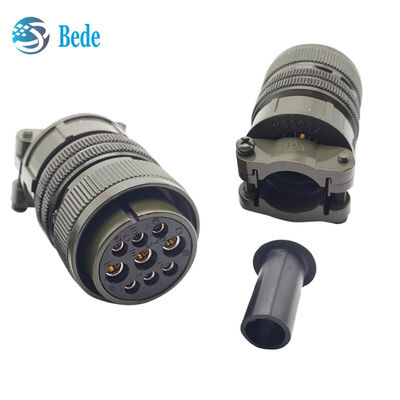

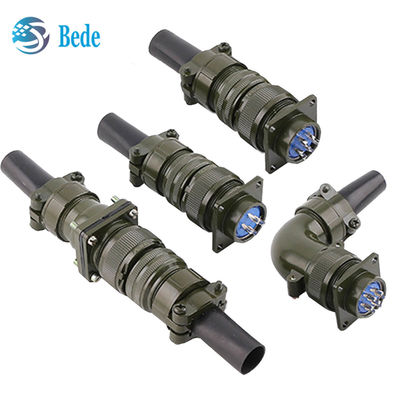

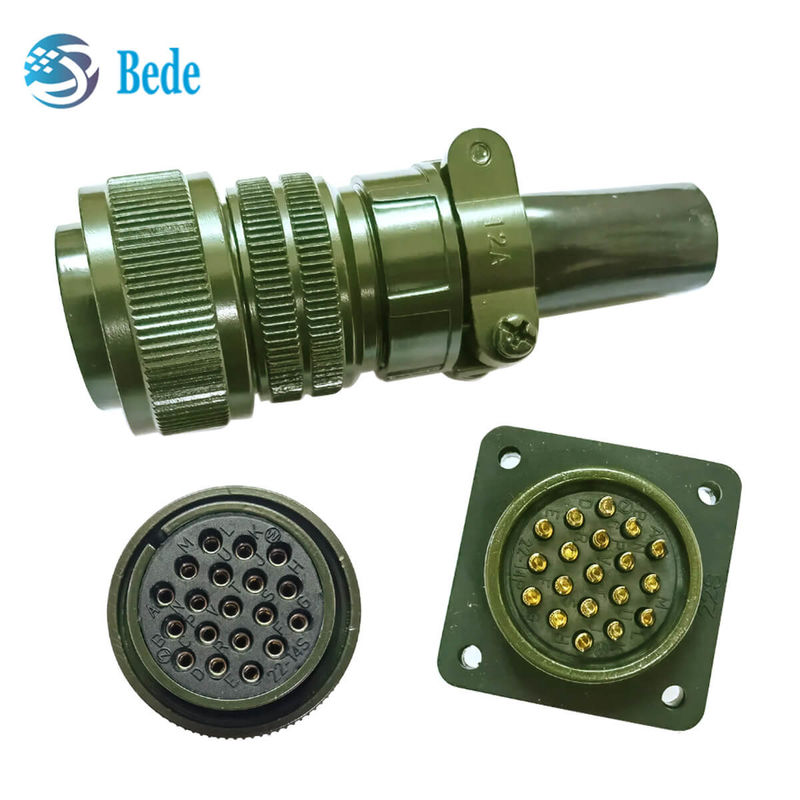

MIL-C-5015-MS3106 Στενοί Σωλήνες Στρατιωτικών κυκλικών συνδέσεων IP68 Αδιάβροχο
Τι είναι το MIL-C-5015 σύνδεσμο
Οι συνδετήρες της σειράς Mil-C-5015 συμμορφώνονται με το πρότυπο συνδετήρα Mil-C-5015 των ΗΠΑ για το σκληρό περιβάλλον (GJB600), με υψηλής αντοχής περίβλημα από κράμα αλουμινίου, μονωτήρα συνθετικού καουτσούκ, συρματοειδή σύνδεση,εναλλακτική τοποθέτηση εισαγωγής, τα τερματικά συγκόλλησης και συσσωρευτής, απλή και πρακτική σχεδίαση, ευρέως χρησιμοποιούνται σε βιομηχανικά μηχανήματα και εξοπλισμό, συνδέσμους σε σκληρό περιβάλλον, εξοπλισμό άμυνας, πλοία, αυτοκινητοβιομηχανία,όργαναΗ σειρά αυτή συνδέσεων από την BEDE μπορεί να αντικαταστήσει παρόμοια προϊόντα στην Ευρώπη και τις Ηνωμένες Πολιτείες, όπως η Amphenol, και με πιο ανταγωνιστικές τιμές.
Οι ονομασίες των τάξεων και οι σύντομες περιγραφές παρατίθενται κατωτέρω:
Α ∆ορυφόρος ∆ορυφόρος ∆ορυφόρος για γενικές μη περιβαλλοντικές εφαρμογές.
C ∆υστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίλυση των προβλημάτων που προκύπτουν.
Ε/Φ Περιβαλλοντική αντοχή με ελάφρυνση της τάσης σχεδιασμένο για εφαρμογές όπου ο συνδετήρας θα εκτεθεί σε υγρασία, δονήσεις και γρήγορες αλλαγές πίεσης και θερμοκρασίας.
R ∆ ελαφρύ περιβαλλοντικό ∆ ελαφρύτερο σε μήκος και ελαφρύτερο σε βάρος από τις κατηγορίες Ε και F, το MS-R προσφέρει υψηλό βαθμό αξιοπιστίας σε δυσμενείς συνθήκες:συνιστάται για νέες εφαρμογές σχεδιασμού.
Για τυχόν ερωτήσεις, παρακαλώ ενημερώστε μας για τον αριθμό προϊόντος και την απαιτούμενη ποσότητα όπως φαίνεται στην παρακάτω εικόνα και θα σας παρέχουμε την καλύτερη τιμή και υπηρεσία
Τι σημαίνει ο κωδικός τύπου 5015 Connector
MIL-C-5015-MS3100: Θέμα για τοποθέτηση στον τοίχο με τετραγωνική φλέγγη
MIL-C-5015-MS3101: Σύνδεσμος καλωδίου
MIL-C-5015-MS3102: Θέμα τοποθέτησης κιβωτίου
MIL-C-5015-MS3106: Καθαρή πρίζα
MIL-C-5015-MS3108: Κύλινδρο με γωνία 90°
ΜέγεθοςΜΙΛ-C-5015-3106
| Μέγεθος κελύφους |
ΦΑ |
ΦΒ |
ΦΓ |
D |
Ε |
Τήμα M |
N νήματα |
| 8S |
21.43 |
9.3 |
6.41 |
13.49 |
37.3 |
1/2-28 UNEF-2B |
1/2-28 NUEF-2A |
| 10S |
24.61 |
11.17 |
8.21 |
13.49 |
38.88 |
5//8-24 UNEF-2B |
1/2-28 NUEF-2A |
| 10SL |
24.61 |
11.33 |
9.6 |
13.49 |
38.88 |
5/8-24 UNEF-2B |
5/8-24 NUEF-2A |
| 12S |
26.97 |
14.10 |
11.43 |
13.49 |
42.87 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
|
12
|
26.97 |
14.10 |
11.43 |
18.26 |
52.37 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
| 14S |
29.36 |
17.15 |
13.37 |
13.49 |
42.87 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 14 |
29.36 |
17.15 |
13.37 |
18.26 |
52.37 |
7/8-20 UNEF-2B |
3/4-20 NUEF-2A |
| 16S |
31.75 |
20.45 |
16.54 |
13.49 |
42.87 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 16 |
31.75 |
20.45 |
16.54 |
18.26 |
52.37 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 18 |
34.13 |
23.62 |
19.72 |
18.26 |
52.37 |
11/4-18 UNEF-2B |
1-20 NUEF-2A |
| 20 |
37.31 |
26.67 |
23.68 |
18.26 |
55.57 |
11/4-18 UNEF-2B |
13/16-18 NUEF-2A |
| 22 |
40.48 |
29.85 |
26.07 |
18.26 |
55.57 |
13/8-18 UNEF-2B |
13/16-18 NUEF-2A |
| 24 |
43.66 |
33.02 |
29.24 |
18.26 |
58.72 |
11/2-18 UNEF-2B |
17/16-18 NUEF-2A |
| 28 |
50.01 |
38.61 |
34.80 |
18.26 |
58.72 |
13/4-18 UNEF-2B |
17/16-18 NUEF-2A |
Διάταξη εισαγωγής συνδέσμου MIL-C-5015
Η παρακάτω εικόνα δείχνει τη διάταξη εισαγωγής / οθόνη ομάδας σειράς κωδικού αριθμό του μεγέθους κέλυφος 20, από την κατεύθυνση της εισαγωγής πιν. Παρακαλούμε επικοινωνήστε μαζί μας αν χρειάζεστε περισσότερες πληροφορίες.
