MIL-C-5015 Πρότυπο MS-3102 Συναρμολογητές κυκλικών συνδέσεων βαρέων επιβαρύνσεων για δεξαμενές τοποθέτησης κουτιών

Υποδοχή Στήριξης Κιβωτίου Προτύπου MIL-C-5015 MS-3102 Σύνδεσμοι Κυκλικοί Βαρέως Τύπου

Τι είναι ο σύνδεσμος MIL-C-5015

  Οι σύνδεσμοι της σειράς Mil-C-5015 συμμορφώνονται με το αμερικανικό πρότυπο συνδέσμων για σκληρές συνθήκες Mil-C-5015 (GJB600), με περίβλημα από κράμα αλουμινίου υψηλής αντοχής, μονωτή από συνθετικό καουτσούκ, σύνδεση με σπείρωμα, εναλλακτική τοποθέτηση εισαγωγής, ακροδέκτες συγκόλλησης και πτύχωσης, απλό και πρακτικό σχεδιασμό, ευρέως χρησιμοποιούμενοι σε βιομηχανικά μηχανήματα και εξοπλισμό, συνδέσμους για σκληρές συνθήκες, αμυντικό εξοπλισμό, πλοία, αυτοκινητοβιομηχανία, όργανα, σερβοκινητήρες κ.λπ. Αυτή η σειρά συνδέσμων από την BEDE μπορεί να αντικαταστήσει παρόμοια προϊόντα στην Ευρώπη και τις Ηνωμένες Πολιτείες, όπως η σειρά Amphenol 97, και με πιο ανταγωνιστικές τιμές.

   Το MIL-DTL-5015 διαθέτει συνδέσεις με σπείρωμα και πόλωση με ένα κλειδί/υποδοχή, αντιπροσωπεύοντας τη μέγιστη απλότητα στο σχεδιασμό. Οι εφαρμογές καλύπτουν συστήματα υποστήριξης εδάφους υψηλής αξιοπιστίας και εγκαταστάσεις επί του σκάφους. Η Amphenol Industrial Operations κατασκευάζει πέντε κατηγορίες συνδέσμων για να καλύψει διαφορετικές απαιτήσεις.
   Οι ονομασίες κατηγοριών και οι σύντομες περιγραφές παρατίθενται παρακάτω:
A – Συμπαγές Περίβλημα – για γενικές, μη περιβαλλοντικές εφαρμογές.
C – Πιεσμένο – για χρήση σε στεγανά διαφράγματα ή φράγματα πίεσης. Περιορίζει τη διαρροή αέρα ανεξάρτητα από τον τύπο και την κατηγορία του βύσματος που συνδέεται με αυτά.
E/F – Ανθεκτικό στο Περιβάλλον με Αποφόρτιση Τάσης – σχεδιασμένο για εφαρμογές όπου ο σύνδεσμος θα εκτεθεί σε υγρασία, δονήσεις και ταχείες αλλαγές πίεσης και θερμοκρασίας.
R – Ελαφρύ Ανθεκτικό στο Περιβάλλον – μικρότερο σε μήκος και ελαφρύτερο από τις κατηγορίες E και F, το MS-R προσφέρει υψηλό βαθμό αξιοπιστίας υπό δυσμενείς συνθήκες: συνιστάται για εφαρμογές νέου σχεδιασμού.

    Για οποιαδήποτε ερώτηση, παρακαλούμε ενημερώστε μας για τον αριθμό προϊόντος και την απαιτούμενη ποσότητα όπως φαίνεται στην παρακάτω εικόνα, και θα σας παρέχουμε την καλύτερη τιμή και εξυπηρέτηση

Τι σημαίνει ο κωδικός τύπου συνδέσμου 5015

MIL-C-5015-MS3100: Υποδοχή Στήριξης Τοίχου με Τετράγωνη Φλάντζα

MIL-C-5015-MS3101: Βύσμα Σύνδεσης Καλωδίου

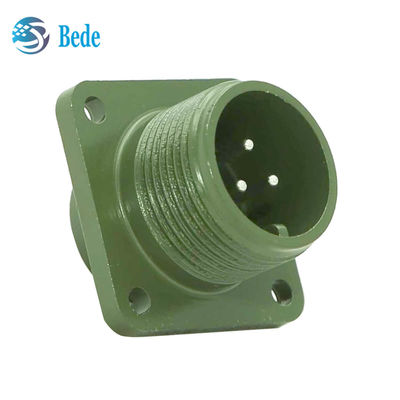

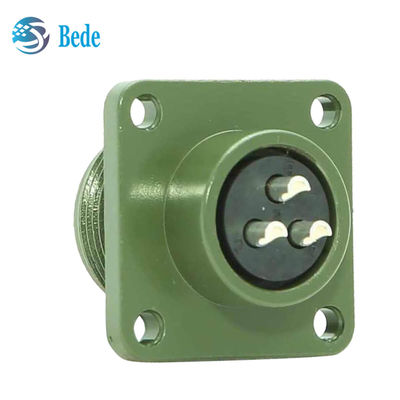

MIL-C-5015-MS3102: Υποδοχή Στήριξης Κιβωτίου με Τετράγωνη Φλάντζα

MIL-C-5015-MS3106: Ευθύ Βύσμα

MIL-C-5015-MS3108: Βύσμα 90°

Μέγεθος του MIL-C-5015-3102A

Διάταξη Εισαγωγής συνδέσμου MIL-C-5015

Η παρακάτω εικόνα δείχνει τη διάταξη εισαγωγής / κωδικό αριθμό σειράς οπών για το μέγεθος περιβλήματος 20, από την κατεύθυνση εισαγωγής του πείρου. Επικοινωνήστε μαζί μας εάν χρειάζεστε περισσότερες πληροφορίες.
