MIL-C-5015 Πρότυπο MS-3102 Κωδικά για τοποθέτηση δεξαμενών Στρατιωτικών κυκλικών συνδέσεων

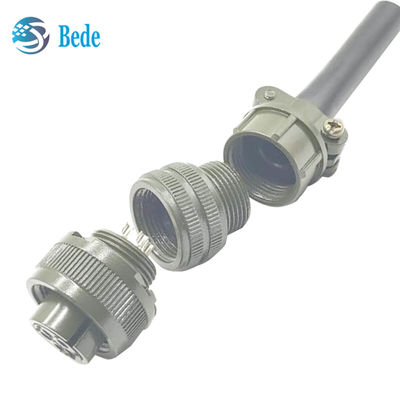

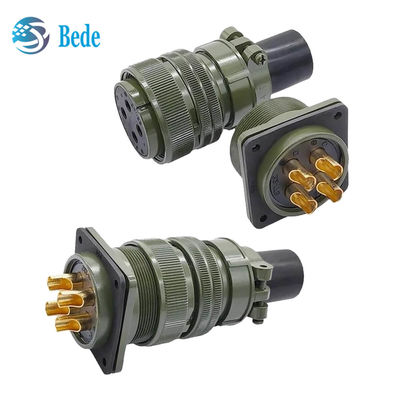

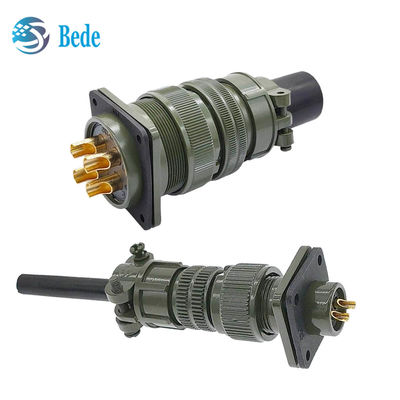

MIL-C-5015 Standard MS-3102 Box Mounting Receptacle Military Circular Connectors

Τι είναι ο σύνδεσμος MIL-C-5015

  Οι σύνδεσμοι της σειράς Mil-C-5015 συμμορφώνονται με το αμερικανικό πρότυπο Mil-C-5015 (GJB600) για σκληρά περιβάλλοντα, με κέλυφος από κράμα αλουμινίου υψηλής αντοχής, μονωτή από συνθετικό καουτσούκ, σπειροειδή σύνδεση, εναλλακτική τοποθέτηση εισαγωγής, τερματικά συγκόλλησης και πτύχωσης, απλό και πρακτικό σχεδιασμό, που χρησιμοποιείται ευρέως σε βιομηχανικά μηχανήματα και εξοπλισμό, συνδέσμους σκληρού περιβάλλοντος, εξοπλισμό άμυνας, πλοία, αυτοκινητοβιομηχανία, όργανα, σερβοκινητήρες κ.λπ. Αυτή η σειρά συνδέσμων από την BEDE μπορεί να αντικαταστήσει παρόμοια προϊόντα στην Ευρώπη και τις Ηνωμένες Πολιτείες, όπως η σειρά Amphenol 97, και με πιο ανταγωνιστικές τιμές.

   Τα MIL-DTL-5015 διαθέτουν σπειροειδείς συνδέσμους και πόλωση με ένα κλειδί/κλειδί, αντιπροσωπεύοντας τη μέγιστη απλότητα στο σχεδιασμό. Οι εφαρμογές περιλαμβάνουν εξοπλισμό υποστήριξης εδάφους στρατού, πυρομαχικά και εγκαταστάσεις σε πλοία. Η Amphenol Industrial Operations κατασκευάζει πέντε κατηγορίες συνδέσμων για την κάλυψη διαφορετικών απαιτήσεων.
   Οι ονομασίες κατηγοριών και σύντομες περιγραφές παρατίθενται παρακάτω:
A – Στερεό Κέλυφος – για γενικές, μη περιβαλλοντικές εφαρμογές.
C – Υπό πίεση – για χρήση σε στεγανοποιήσεις υπό πίεση ή φράγματα πίεσης. περιορίζει τη διαρροή αέρα ανεξάρτητα από τον τύπο και την κατηγορία του βύσματος που συνδέεται μαζί τους.
E/F – Ανθεκτικό στο περιβάλλον με ανακούφιση από την καταπόνηση – σχεδιασμένο για εφαρμογές όπου ο σύνδεσμος θα εκτεθεί σε υγρασία, δονήσεις και γρήγορες αλλαγές πίεσης και θερμοκρασίας.
R – Ελαφρύ Ανθεκτικό στο Περιβάλλον – μικρότερο σε μήκος και ελαφρύτερο από τις κατηγορίες E και F, το MS-R προσφέρει υψηλό βαθμό αξιοπιστίας σε δυσμενείς συνθήκες: συνιστάται για νέες εφαρμογές σχεδιασμού.

    Για οποιαδήποτε ερώτηση, παρακαλούμε ενημερώστε μας για τον αριθμό προϊόντος και την απαιτούμενη ποσότητα όπως φαίνεται στο παρακάτω σχήμα και θα σας παρέχουμε την καλύτερη τιμή και εξυπηρέτηση

Τι σημαίνει ο κωδικός τύπου συνδέσμου 5015

MIL-C-5015-MS3100: Υποδοχή τοποθέτησης σε τοίχο με τετράγωνη φλάντζα

MIL-C-5015-MS3101: Βύσμα σύνδεσης καλωδίου

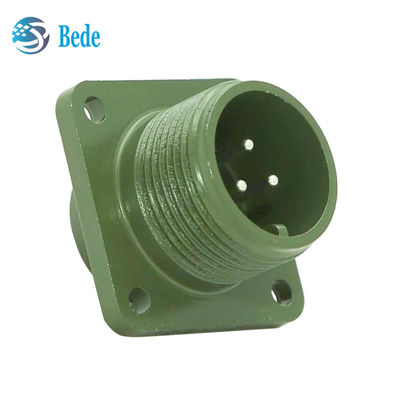

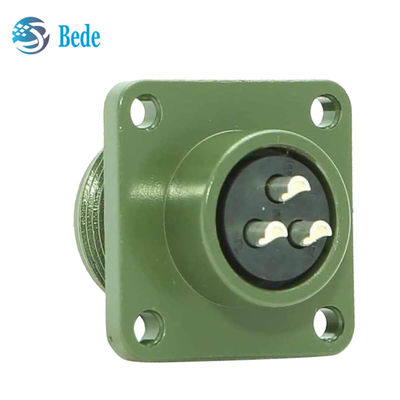

MIL-C-5015-MS3102: Υποδοχή τοποθέτησης σε κουτί με τετράγωνη φλάντζα

MIL-C-5015-MS3106: Ευθύ βύσμα

MIL-C-5015-MS3108: Βύσμα γωνίας 90°

Μέγεθος MIL-C-5015-3102A

Διάταξη εισαγωγής του συνδέσμου MIL-C-5015

Η παρακάτω εικόνα δείχνει τη διάταξη εισαγωγής / τον αριθμό κωδικού σειράς ομάδας οπών του κελύφους  μεγέθους 20, από την κατεύθυνση εισαγωγής του πείρου. Παρακαλούμε επικοινωνήστε μαζί μας εάν χρειάζεστε περισσότερες πληροφορίες.
