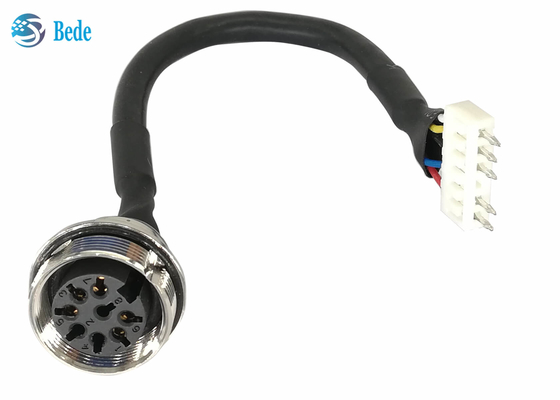

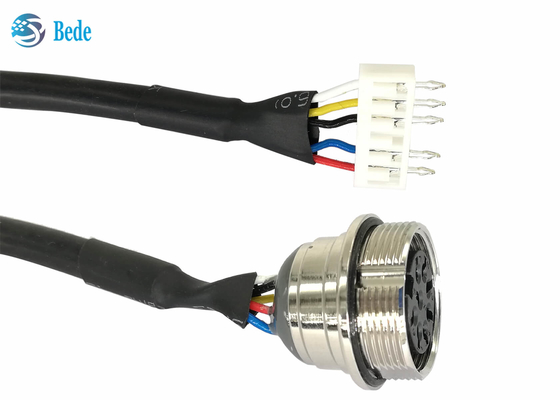

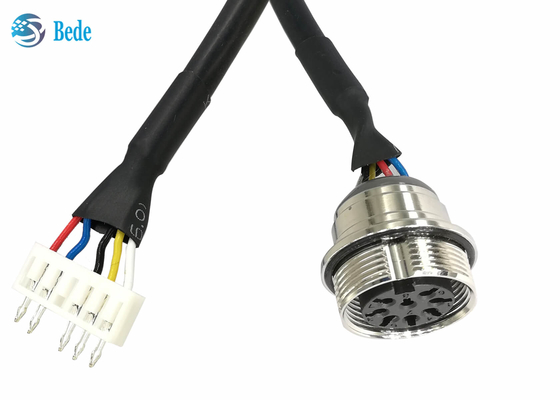

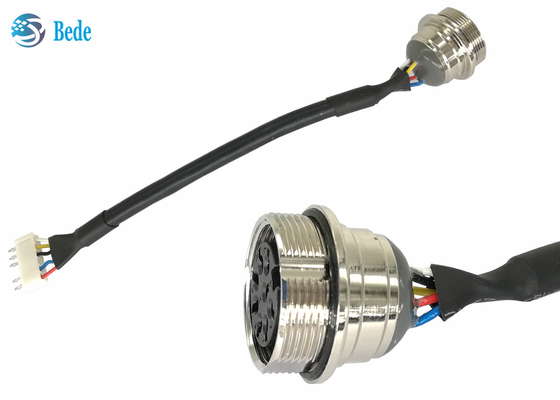

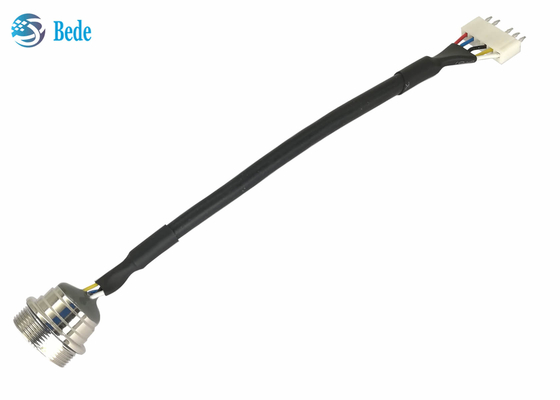

8 θηλυκές επαφές AISG καρφιτσών ΜΟΥΣΚΕΎΟΥΝ το καλώδιο Crimp 6 καρφιτσών στο τερματικό

ΜΟΥΣΚΕΨΤΕ τα καλώδια AISG που 8 θηλυκό καρφιτσών έρχονται σε επαφή με Crimp 6 καρφιτσών στο τερματικό

Δομή

1. το καλώδιο, μήκος 80 και 105mm στο απόθεμα και την προσαρμογή είναι διαθέσιμο. η διάμετρος του καλωδίου έξω είναι 6.8mm, 5 πυρήνες, σακάκι με το στρώμα προστατευτικών καλυμμάτων που έκανε του κράματος αργίλιο-μαγνήσιου, και το ποσοστό κάλυψης είναι μεγαλύτερο από 85%

2. Η θερμότητα συρρικνώνεται το σωλήνα, μαύρο χρώμα ή προσαρμοσμένος

3. Στεγανωτική ουσία, φιαγμένη από εποξική ρητίνη, για τη στεγανοποίηση

4. O-ring, λάστιχο, που χρησιμοποιείται για τη στεγανοποίηση

5.Shell του θηλυκού συνδετήρα AISG, υλικά χαλκού με νικέλινο

6. Μονωτής του θηλυκού συνδετήρα AISG, υλικά PBT

7. Crimp το τερματικό, προσαρμογή ως χρειάζεται είναι ευπρόσδεκτο

8. Οι καρφίτσες επαφών crimp του τερματικού, ορείχαλκος με το ασήμι

Θέση καρφιτσών

     Το θηλυκό σχεδιάγραμμα καρφιτσών είναι βασισμένο στη EN 610762106:201204 παραλλαγή 08 α DIN. Το θηλυκό καρφώνει 2, 4 και 8 δεν είναι μέσα
η χρήση για τις εφαρμογές AISG, αλλά αυτό πρέπει να εξασφαλιστεί ότι πλήρως φορτωμένοι αρσενικοί συνδετήρες που χορηγούν το EN 61076-2- DIN
η παραλλαγή 08 α 106:201204 είναι pluggable.

Μέγεθος

    μέγεθος του θηλυκού connetor που χορηγεί το ύφος A3 AISG C485 το 4.1.1.3
