| Μέθοδος καλωδίωσης: | Συγκόλληση | Καρφίτσες: | 5 |
|---|---|---|---|
| Στυλ: | Πίσω τοποθέτηση | Οπή τοποθέτησης: | 18 χιλιοστά |
| Μήκος: | 100 χλστ | αντίσταση contcat: | 3ω max |
| Επισημαίνω: | Καλώδια RET 5 ακίδων BEDE,Καλώδια RET Σύνδεσης Πίνακα,Καλώδια AISG RET 5 ακίδων |
||

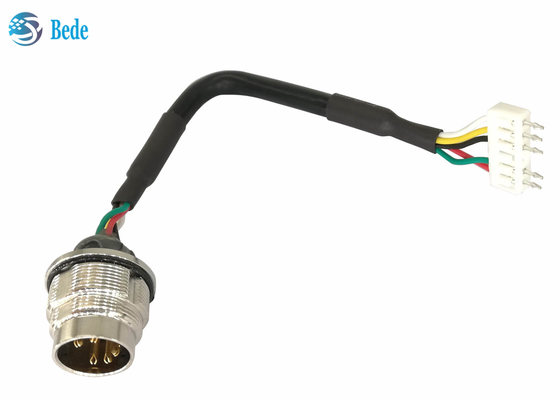

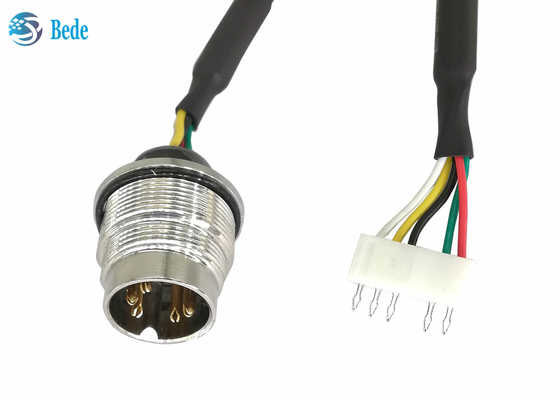

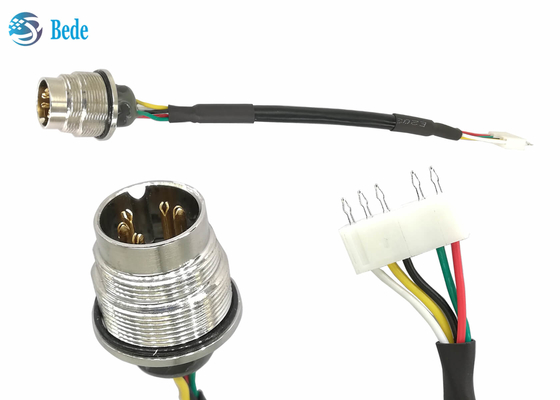

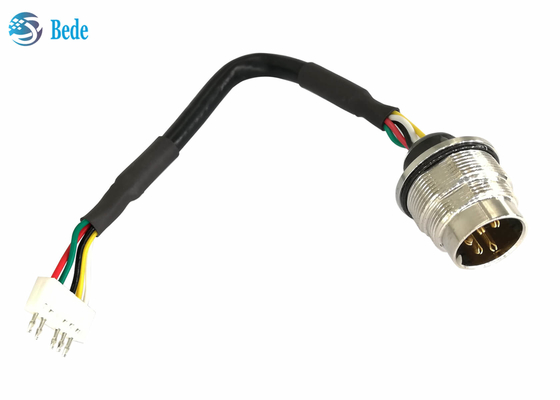

Καλώδια AISG RET, Αρσενικές Επαφές Τοποθέτησης Πίσω Πάνελ AISG σε 5 ακροδέκτες πτύχωσης
Δομή
1. ακροδέκτης του συνδέσμου AISG, ορείχαλκος με επιχρύσωση
2. περίβλημα του αρσενικού συνδέσμου AISG, χαλκός με επινικελωση
3. δακτύλιος στεγανοποίησης για αδιάβροχο, ελαστικό υλικό
4. Εποξειδική κόλλα για σφράγιση καλωδίων και αδιαβροχοποίηση
5. θερμοσυστελλόμενος σωλήνας, το χρώμα και το μήκος μπορούν να προσαρμοστούν
6. περίβλημα καλωδίου με Θωράκιση, διατομή καλωδίου 5*22AWG
7. ακροδέκτης του ακροδέκτη πτύχωσης, ορείχαλκος με επάργυρωση
8. 6 ακροδέκτες πτύχωσης, ο 3ος ακροδέκτης δεν συνδέεται. Ο ακροδέκτης αυτής της άκρης μπορεί να προσαρμοστεί
![]()
Θέση ακίδων
Η διάταξη των αρσενικών ακίδων βασίζεται στο DIN EN 61076-2-106:2012-04 παραλλαγή 08-a. Οι αρσενικές ακίδες 2, 4 και 8 δεν χρησιμοποιούνται για εφαρμογές AISG. Η αρσενική ακίδα 1 δεν πρέπει να χρησιμοποιείται για νέες κατασκευές, χρειάζεται μόνο για τη διατήρηση της συμβατότητας με παλαιότερες εκδόσεις. Αντιστοίχιση ακίδων σύμφωνα με την προδιαγραφή AISG.![]()
