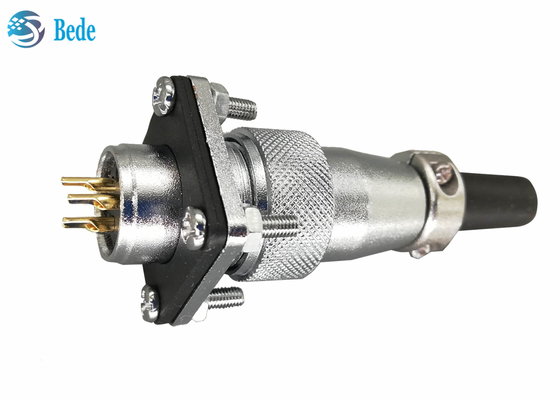

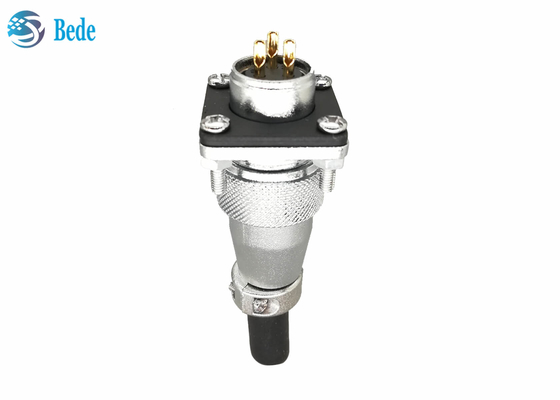

Τετράγωνοι συνδετήρες φλέβας και κάλυψης σκόνης WS20 με 2 3 4 πιν 500V 25A

WS20 Κυκλικοί Σύνδεσμοι με τετράγωνη φλάντζα και κάλυμμα σκόνης 2 3 4 pin 500V 25A

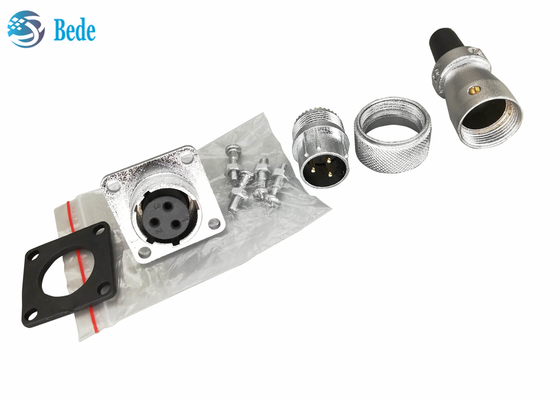

Δομή προϊόντος

  ​1. Ελαστικά μαξιλαράκια και κάλυμμα σκόνης, δύο μοντέλα όπως φαίνονται στην παρακάτω εικόνα, με ή χωρίς κάλυμμα σκόνης όπως απαιτείται

  2. Κέλυφος για τοποθέτηση σε πάνελ, κράμα ψευδαργύρου με επιχρωμίωση,

  3. Κέλυφος για τοποθέτηση καλωδίωσης, κράμα ψευδαργύρου με επιχρωμίωση,

  4. Παξιμάδι, κράμα ψευδαργύρου με επιχρωμίωση, που χρησιμοποιείται για τη στερέωση αρσενικού και θηλυκού μετά τη σύνδεση

  5. Βίδες, ροδέλες και παξιμάδια, υλικό από ανοξείδωτο χάλυβα, που χρησιμοποιούνται για την τοποθέτηση σε πάνελ

  6. Κέλυφος για καλώδιο, κράμα ψευδαργύρου με επιχρωμίωση,

  7. Κάλυμμα προστασίας καλωδίου, ελαστικό υλικό,

  8. Μονωτήρας, πλαστικό μηχανικής PPS

  9. Επαφές, ορείχαλκος με επιχρύσωση

Γρήγορη λεπτομέρεια

• pins: 2 3 4
• εφαρμόσιμη θερμοκρασία: -40℃ ~ +75℃
• εφαρμόσιμο καλώδιο: 11AWG
• Χρόνοι σύνδεσης και αποσύνδεσης: ≥500
• Η προεπιλεγμένη παράδοση είναι το μοντέλο Α στην παρακάτω εικόνα, εάν απαιτείται το μοντέλο Β, επικοινωνήστε μαζί μας

Μέγεθος προϊόντος

   Άκρο καλωδίωσης:  ΦD=25.8mm     L=49.5mm        Φd_max=11.6mm

   Άκρο τοποθέτησης σε πάνελ: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

                                     B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Ηλεκτρικά δεδομένα
