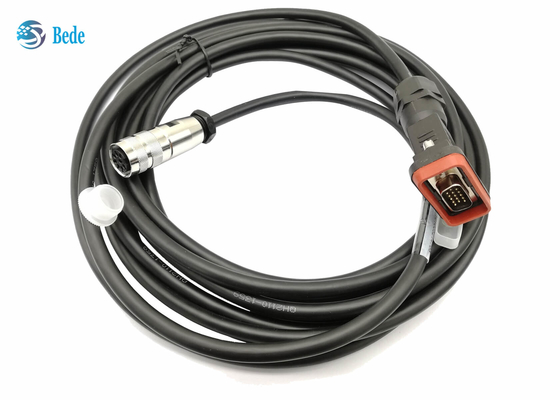

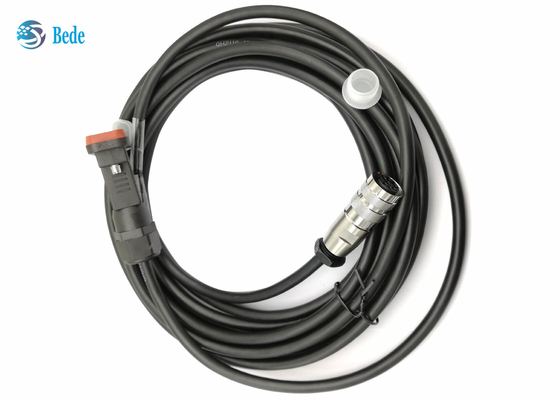

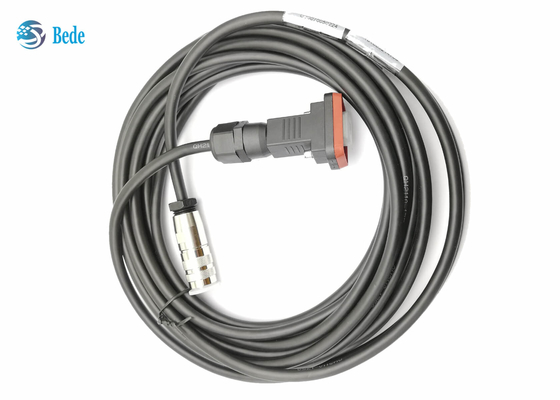

Δ-υποβρύχιο 15 αρσενικό καρφιτσών σε AISG 8 θηλυκά AISG καλώδια καρφιτσών για το σταθμό βάσης κεραιών

Δ-υποβρύχιο 15 αρσενικό καρφιτσών σε AISG 8 θηλυκά AISG καλώδια καρφιτσών για το σταθμό βάσης κεραιών

Περιγραφή

    Καλώδια αυτού του AISG (ομάδα προτύπων διεπαφών κεραιών) που χρησιμοποιούνται για τη σύνδεση RCU (μονάδα τηλεχειρισμού) και RRU (μακρινές ραδιο μονάδες), στοιχεία σίτισης και δύναμη ΝΑ ΜΟΥΣΚΕΦΤΟΎΝ (μακρινή ηλεκτρική κλίση) τα τμήματα συστημάτων.  Του που χρησιμοποιείται ευρέως στα δίκτυα 3G, 4G και 5G, ιδιαίτερα κατάλληλα για τις κεραίες ΟΚΕ 3G, 4G και 5G, τους ενισχυτές πύργων και τον εξοπλισμό σταθμών βάσης.

Πλεονεκτήματα

• Το μήκος μπορεί να προσαρμοστεί για να καλύψει τις διαφορετικές απαιτήσεις των αγοραστών
• Κατάλληλος για τα σύνθετα περιβάλλοντα με τους σταθμούς βάσης κεραιών, -40°C ~ +85°C
• UV ανθεκτικός, κατάλληλος για τα μακροπρόθεσμα υπαίθρια περιβάλλοντα
• Φλόγα - ο βαθμός καθυστερούντω προσαρμόζεται σε UL94-V0
• Οι υψηλής ποιότητας συνδετήρες, ζωή ζευγαρώματος είναι περισσότερες από 500 φορές
• Κανένα ανώμαλο φαινόμενο στην αλατισμένη δοκιμή 168H ψεκασμού

Ηλεκτρικά στοιχεία

Περίπου το καλώδιο:

1. καλώδιο 4 πυρήνων, διάμετρος 8mm, με το στρώμα ασπίδων κραμάτων αργίλιο-μαγνήσιου, κάλυψη περισσότερο από 85%
2. Ο εσωτερικός αγωγός είναι επικασσιτερωμένο καλώδιο χαλκού που έχουν την καλή ηλεκτρική αγωγιμότητα
3. Οι γενικές παράμετροι καλωδίων είναι όπως φαίνεται στην εικόνα κατωτέρω, είναι 2 X 0.75mm2(AWG 20) προσαραγμένα (δύναμη) 2 X 0.25mm2(AWG 23) στριμμένο ζευγάρι (στοιχεία) καλώδιο 7mm 6 αγωγών (0,26 ίντσες) διάμετρος
4. παρέχουμε επίσης ένα άλλο χαμηλός-τυποποιημένο καλώδιο για να μειώσουμε το κόστος: 2 X 0.41mm2(21AWG) προσαραγμένα (δύναμη) 2 X 0.21mm2(AWG 24) στριμμένο ζευγάρι (στοιχεία) καλώδιο 7mm 6 αγωγών (0,26 ίντσες) διάμετρος
5. περίπου το εξωτερικό jecket του καλωδίου, υπάρχει PU ή PVC υλικά για την άποψή σας, η απόδοση PU είναι καλύτερη και η τιμή του PVC είναι χαμηλότερη

Περίπου ο συνδετήρας:

1. Ανάθεση καρφιτσών που χορηγεί την προδιαγραφή AISG.
2.    Το θηλυκό σχεδιάγραμμα καρφιτσών είναι βασισμένο στη EN 610762106:201204 παραλλαγή 08 α DIN. Το θηλυκό καρφώνει 2, 4 και 8 δεν είναι σε λειτουργία για τις εφαρμογές AISG, αλλά πρέπει να εξασφαλιστεί ότι οι πλήρως φορτωμένοι αρσενικοί συνδετήρες που χορηγούν στο DIN τη EN παραλλαγή 08 α 610762106:201204 είναι pluggable.
3.   Η καρφίτσα 1 δεν θα χρησιμοποιηθεί για τις νέες κατασκευές, που απαιτούνται μόνο για να τηρήσουν τη συμβατότητα τις παλαιότερες εκδόσεις.
4. Για περισσότερες πληροφορίες αναφερθείτε σε AISG C485 V1.1
