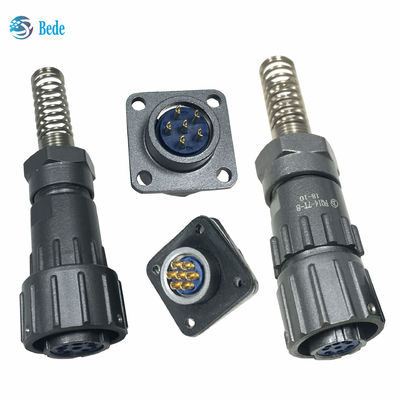

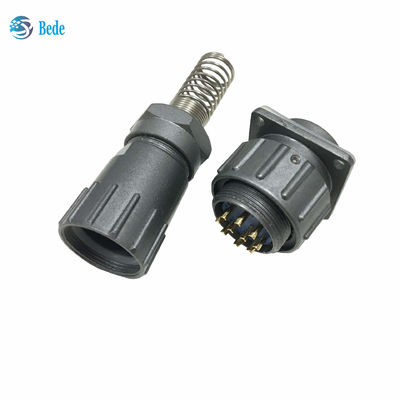

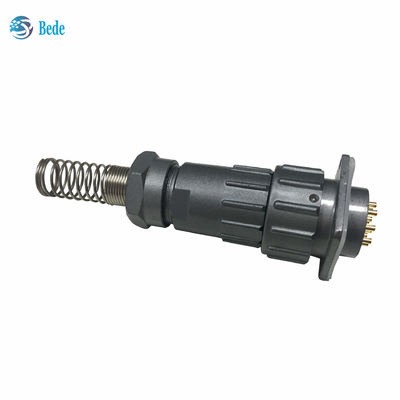

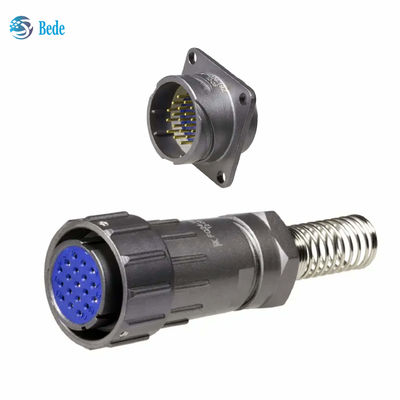

Σειρά FQ Σειρά Στρατιωτική Σειρά Στρογγυλή Σύνδεση Κεραυλικών Δακτυλίων Άντρας και Γυναίκα Σετ
Σύντομη εισαγωγή των συνδέσμων FQ
Οι αδιάβροχοι κυκλικοί ηλεκτρικοί συνδετήρες της σειράς FQ συμμορφώνονται με το πρότυπο DZ4Q / RE008-84, υιοθετώντας τύπο κλουβιού σκίουρου υψηλής αξιοπιστίας, προηγμένη δομή και υψηλή αξιοπιστία.
Προϊόντα με χαμηλή αντίσταση στην επαφή, αντι-δονήσεις, αντι-σοκ, ισχυρή σφραγίδα, γρήγορη σύνδεση του καθίσματος πρίζας κλπ., απλό στη χρήση, εύκολο στη λειτουργία,που χρησιμοποιείται ευρέως σε διάφορους ηλεκτρονικούς εξοπλισμούς μεταξύ της ηλεκτρικής σύνδεσης.
| Ονομασία των εξαρτημάτων |
Υλικά |
| Πινάκια επαφής |
Χρυσόχρυσα μεταξόνια |
| Κέλυφος |
Σύνθετο ψευδαργύρου με χρωματική βαφή |
| Κλουβί από σύρμα |
Άνοιγμα από ανοξείδωτο χάλυβα |
| Υλικά σφράγισης |
Καουτσούκ σιλικόνης |
Διανομή των πινών και ονομαστικό ρεύμα
Οι συνδέσεις της σειράς FQ 14 FQ 14 είναι διαθέσιμες σε 2 ~ 9pin
Οι συνδέσεις της σειράς FQ 18 είναι διαθέσιμες σε 2 ~ 7pin και 12pin
Οι συνδέσεις της σειράς FQ 24 διατίθενται σε 4,5,6,8,10, 19 και 26 πινές
Οι συνδετήρες σειράς FQ 30 διατίθενται σε 9, 14, 32, 42 και 55 πινές
Σφραγίδα και πρίζα της σειράς FQ και μέγεθος
1. Στερεό σύρμα βύσμα ελατήρια
| Τύπος |
ΦD1/mm |
L1/mm |
Φd Σφραγίδα σφράγισης καλωδίου/mm |
| ΕΠ14 |
21 |
47/50 |
Φ5, 6, 7, 8 |
| ΕΠ18 |
27 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
61 |
Φ 6, 10, 12, 14 |
| ΕΠ30 |
39.5 |
68 |
Φ 14, 16, 18 |

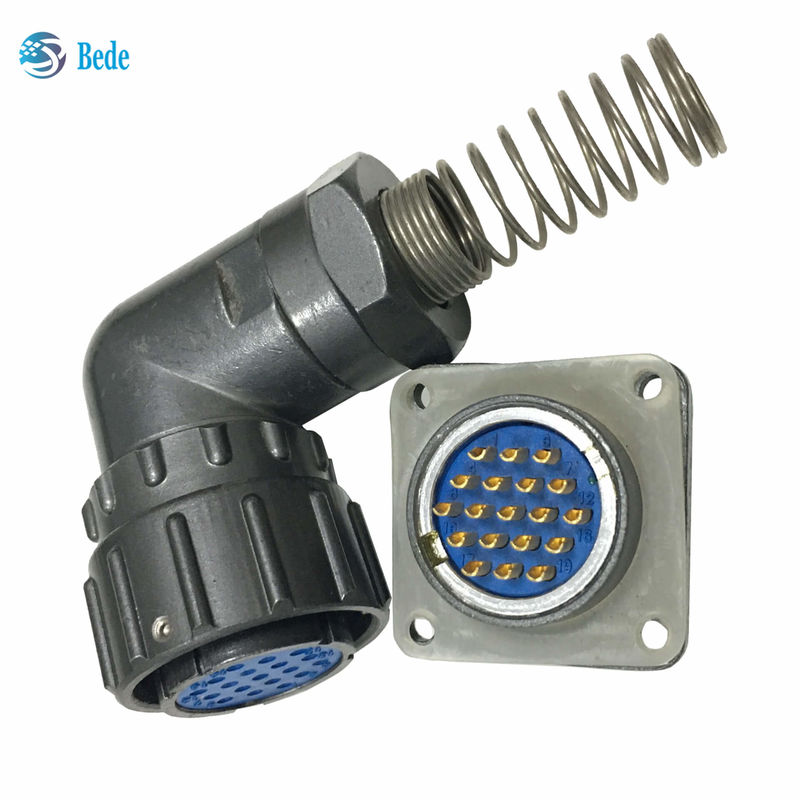

2.Δικαίωμα γωνία σύρμα βύσμα ελατήρια
| Τύπος |
ΦD1/mm |
L2/mm |
L3/mm |
Φd Σφραγίδα σφράγισης καλωδίου/mm |
| ΕΠ14 |
21 |
38.3 |
37 |
Φ 6, 7, 8 |
| ΕΠ18 |
27 |
43.8 |
38 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
55.8 |
45 |
Φ 6, 10, 12, 14 |
| ΕΠ30 |
39.5 |
57.8 |
50 |
Φ 14, 16, 18 |
3Τετραγωνική φλέβα.Πυροσβεστήρα
| Τύπος |
a/mm |
β/mm |
ΦD2/mm |
| ΕΠ14 |
17±0.2 |
24 |
14 |
| ΕΠ18 |
20±0.2 |
27 |
18 |
| FQ24 |
26±0.2 |
33 |
24 |
| ΕΠ30 |
31±0.2 |
38 |
30 |
4.Καλωδιακό δοχείο με τετραγωνική φλέβα
| Τύπος |
ΦD3/mm |
L1/mm |
Φd Σφραγίδα σφράγισης καλωδίου/mm |
| ΕΠ14 |
19.7
|
47/50 |
Φ5, 6, 7, 8 |
| ΕΠ18 |
23.8 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
30 |
61 |
Φ 6, 10, 12, 14 |
| ΕΠ30 |
36 |
68 |
Φ 14, 16, 18 |
5. κυκλικό δοχείο
| Τύπος |
ΦD3/mm |
Μ |
ΦD2/mm |
C/mm |
| ΕΠ14 |
19.7 |
M14 |
14 |
13.2 |
| ΕΠ18 |
23.8 |
M18 |
18 |
17.2 |
| FQ24 |
30 |
M24 |
24 |
23.2 |
| ΕΠ30 |
36 |
M30 |
30 |
29.2 |
ΤΕΧΝΙΚΑΙΚΑ χαρακτηριστικά
Θερμοκρασία: -55°C ~ +105°C
Σχετική υγρασία: 98± 3% σε θερμοκρασία 40°C
Δονήσεις: 10-2000HZ, 150m/s2
Σοκ: 500m/s2
Ατμοσφαιρικό: 1 KPa
Αντίσταση: 0,1 MΩ Min.
Αντοχή: 500 κύκλοι
